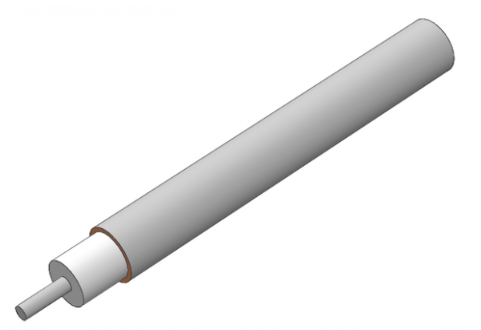

EZ Form半剛性電纜M17/130-00008
發布時間:2022-07-13 16:57:02 瀏覽:643
MIL-DTL-17QPL認證電纜線
EZ Form半剛性電纜滿足MIL-DTL-17標準,并列在美國國防后勤局的符合標準產品清單上。EZ Form多元化的27QPL電纜線包括直徑為0.034、0.047、0.086、0.141和0.250的銅和鋁護套電纜。這些可供應未鍍層或鍍銀、錫或錫鉛鍍層。
EZ Form供應27根滿足MIL-DTL-17標準的銅和鋁保護套半剛性電纜。這些電纜線滿足或超出Mil規格,并有各種規格尺寸和面層可供選擇。
為防止氧化,建議將EZ Form半剛性電纜M17/130-00008維持在其原始封裝中,并將其存儲在干燥的溫度可控環境中直到使用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
規格
方面 | 單位 | M17/130-00008 版本 | |
外導體直徑 | in | 0.141 | |
mm | 3.58 | ||
中心導體直徑 | in | 0.0362 | |
mm | 0.92 | ||
介電直徑 | in | 0.1175 | |
mm | 2.98 | ||
材料 | |||
外導體 | 鋁 | ||
外導體電鍍 | 沒有任何 | ||
電介質 | 聚四氟乙烯 | ||
中心導體 | SPCW | ||
符合 RoHS 標準 | 是的 | ||
機械特性 | |||
溫度范圍 °C | °C | -40 至 +125 | |
內彎曲半徑(最?。?/span> | in | 1.25 | |
mm | 3.18 | ||
重量 | lbs / 100ft | 1.88 | |
kg / 100m | 2.8 | ||
電氣特性** | |||
標稱阻抗 | Ohms | 50.0 +/- 1.0 | |
傳播速度 | 69.5% | ||
屏蔽效能 | Db | >165 | |
耐電壓 | VRMS @ 60 Hz | 5000 | |
連續工作電壓 | VRMS 最大值 | 1900 | |
最大工作頻率 | GHz | 20 | |
衰減 | 0.5GHz | 8 | |
1.0GHz | 12 | ||
5.0GHz | 29 | ||
10.0GHz | 45 | ||
18.0GHz | 65.5 | ||
26.5GHz | N/A | ||
40.0GHz | N/A | ||
50.0GHz | N/A | ||
65.0GHz | N/A | ||
95.0GHz | N/A | ||
功率(Watts Cw | 0.5GHz | 600 | |
1.0GHz | 450 | ||
5.0GHz | 180 | ||
10.0GHz | 120 | ||
18.0GHz | 83 | ||
26.5GHz | N/A | ||
40.0GHz | N/A | ||
50.0GHz | N/A | ||
65.0GHz | N/A | ||
90.0GHz | N/A |
