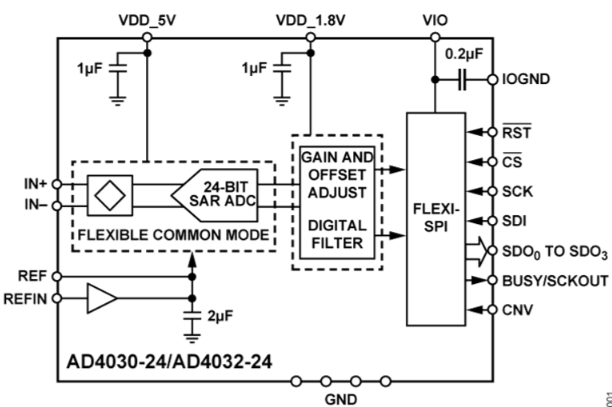

ADI晶圓AD4030-24/AD4032-24是2MSPS或500kSPS逐漸突破型存儲器(SAR)，具備EasyDrive??的模數轉換器(ADC)。AD4030-24/AD4032-24確保最高±0.9ppm積分非線性(INL)且24位無失碼，能夠在?40°C至+125°C范圍之內實現前所未有的精確度。

低漂移、內部高精密標準緩沖器優化了與其他系統電源電路共享電壓標準。AD4030-24/AD4032-24在應用5V標準時使用109dB的典型動態范圍。低相位噪聲使信號鏈需要更低的增益值和更低的額定功率。AD4030-24具備可編程提取率的塊均值濾波器需將動態范圍增加到155.5dB。寬差分輸入和共模范圍接受輸入應用整體±V REF范圍且不會飽和，從而優化了脈沖調制需求及系統校正。Easy Drive模擬輸入的建設有所改善，增加了與AD4030-24/AD4032-24兼容的模擬前端模塊的選擇范圍。兼容單端和差分信號。

AD4030-24多功能Flexi-SPI串行外接設備端口(SPI)優化了服務器處理器和ADC的集成化。寬數據時鐘窗口、數個SDO通道和可選擇的雙數據速率(DDR)數據時鐘能夠?qū)⒋袝r(shí)鐘降低到10MHz，并且以2MSPS或500kSPS的采樣率使用。回波時鐘模式和ADC服務器時鐘模式放開了脈寬需求并優化了數字隔離器的應用。

AD4030-24/AD4032-24的7mm×7mm、64球CSP_BGA封裝集成化所有的關鍵電源和標準濾波電容器，降低了占板面積及系統器件數量，并減少了對線路板規劃的敏感度。

特征與優勢

性能卓越

吞吐量：2MSPS(AD4030-24)或500kSPS(AD4032-24)選項

INL：?40°C至+125°C范圍內最高值為±0.9ppm

噪聲系數：108.4dB（典型值）

THD：-127dB典型值

NSD：?169dBFS/Hz典型值

低電量模式

2MSPS時為30mW

500kSPS時為10mW

10kSPS時為3mW

EasyDrive ?性能減少了系統的復雜性

直流電輸入的1.2μA低輸入電流

寬輸入共模范圍：?(1/128)×V REF至+(129/128)×V REF

靈活性的外部基準電壓范圍：4.096V至5V

具備2μF濾波電容器的高精度集成化參考緩沖器

具備高達2 16個提取的可編程塊均值濾波器

將采樣分辨率拓展到30位

超量程和數據同步位

Flexi-SPI數字接口

1、2或4個SDO通道允許極慢的SCK

回波時鐘模式優化了數字隔離器的應用

兼容1.2V至1.8V邏輯性

7mm×7mm64球CSP_BGA封裝，具有內部電源裝置參考電容器，有助于降低系統占用空間

應用程序

自動測試設備

數字控制電路

醫療設備

地震學

半導體設備

實驗室儀器

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。
