XCL211B082DR降壓DC/DC轉換器Torex

發布時間：2024-05-21 09:37:24 瀏覽：436

　　XCL211B082DR是一款由Torex生產的超小型降壓DC/DC轉換器，屬于XCL211系列。該系列產品將線圈和控制IC集成在一個封裝內，尺寸僅為3.1mm×4.7mm，高度為1.3mm，這種緊湊的設計簡化了電路板布局，并有助于減少因電路布線引起的錯誤動作或噪聲。

XCL211B082DR降壓DC/DC轉換器Torex

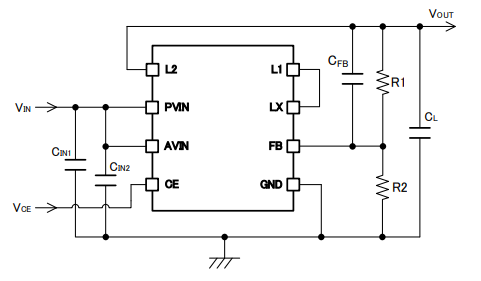

　　該轉換器的輸入電壓范圍為2.7V至6.0V，輸出電壓可以通過外部電阻從0.9V起任意設定，其反饋電壓為0.8V±2%。XCL211系列的工作頻率是固定的，這有助于抑制輸出紋波。軟啟動時間設定為1ms(典型值)，確保輸出電壓能夠快速啟動。限定電流功能設定為4.0A(典型值)，內置的UVLO功能在輸入電壓低于2.4V(典型值)時會強制停止內部驅動晶體管的工作，以保護電路。

　　當CE(Chip Enable)信號為低電平時，內置的CL放電功能會釋放負載電容(CL)中的電荷，從而將待機時的消耗電流控制在1.0μA以下，有助于降低功耗。

　　XCL211B082DR的主要技術參數包括：

　　- 效率：高達94%(在VIN=5.0V，VOUT=3.3V時)

　　- 輸出電流：2.0A

　　- 振蕩頻率：2.4MHz

　　- 最大占空比：100%

　　- 控制方式：PWM(XCL211)或PWM和PFM(XCL212)

　　- 功能：限流(自動返回)、軟啟動、CL放電、UVLO

　　- 輸出電容：推薦使用低ESR陶瓷電容

　　- 工作環境溫度：-40℃至85℃

　　- 包裝：USP-11B01

　　- 環保：符合歐盟RoHS標準，無鉛
