Holt HI-1565和HI-1566低功耗CMOS雙收發器
發布時間：2024-07-29 09:29:45 瀏覽：274
Holt HI-1565 和 HI-1566 是專為滿足 MIL-STD-1553/1760 規范而設計的低功耗 CMOS
雙收發器。這些設備在所有工作模式下都展現出卓越的抗靜電放電(ESD)性能，確保了在惡劣環境中的可靠運行。
每個通道的發射器部分能夠接收互補的 CMOS/TTL 數字輸入數據，并將其轉換為適合驅動總線隔離變壓器的雙相曼徹斯特編碼的 1553
信號。此外，每個發射器都配備了單獨的抑制控制信號，提供了靈活的控制選項。
接收器部分則負責將 1553 總線上的雙相數據轉換回互補的 CMOS/TTL
數據，以便輸入曼徹斯特解碼器。每個接收器都有一個使能輸入，可以根據型號(HI-1565 或 HI-1566)強制接收器的輸出到邏輯 0 或邏輯 1。
為了優化封裝尺寸，發送器輸出在內部連接到接收器輸入，這樣每個通道只需兩個引腳即可連接到耦合變壓器，從而簡化了設計和布線。
特征
符合 MIL-STD-1553A & B 和 MIL-STD-1760 規范
采用 CMOS 技術，實現低待機功耗

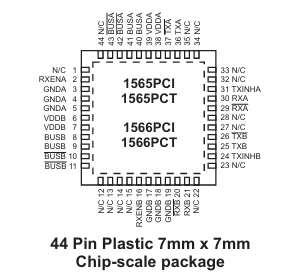

采用 44 引腳塑料芯片級封裝，集成散熱器，占用空間最小
最大功耗小于 1.0W
總線引腳 ESD 保護大于 8KV
提供 DIP 和小外形 ESOIC 封裝選項
提供工業和擴展溫度范圍
行業標準引腳配置
應用
MIL-STD-1553 接口
智能彈藥
門店管理
傳感器接口
儀表
型號：
| Part # | Package Description | Temp Range | Flow | Moisture Sensitivity Level | RoHS Compliant |
| HI-1565CDI | 20 Pin Ceramic Side-Brazed DIP | -40°C to +85°C | I | N/A | Yes |
| HI-1565CDM | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | M | N/A | No |
| HI-1565CDT | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | T | N/A | Yes |
| HI-1565PCI | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | - |
| HI-1565PCIF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | Yes |
| HI-1565PCT | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | - |
| HI-1565PCTF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | Yes |
| HI-1565PSI | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | No |
| HI-1565PSIF | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | Yes |
| HI-1565PSM | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | No |
| HI-1565PSMF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | Yes |
| HI-1565PST | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | No |
| HI-1565PSTF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | Yes |
| HI-1566CDI | 20 Pin Ceramic Side-Brazed DIP | -40°C to +85°C | I | N/A | Yes |
| HI-1566CDM | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | M | N/A | No |
| HI-1566CDT | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | T | N/A | Yes |
| HI-1566PCI | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | - |
| HI-1566PCIF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | Yes |
| HI-1566PCT | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | - |
| HI-1566PCTF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | Yes |
| HI-1566PSI | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | No |
| HI-1566PSIF | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | Yes |
| HI-1566PSM | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | No |
| HI-1566PSMF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | Yes |
| HI-1566PST | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | No |
| HI-1566PSTF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | Yes |
