DEI1028-SES-G電源總線電壓鉗位IC
發布時間:2024-08-12 09:22:22 瀏覽:341
DEI1028-SES-G是一款專為28VDC電源總線設計的電壓鉗位集成電路(IC),主要用于提供瞬態電壓保護。以下是該產品的詳細介紹:
主要功能與應用
電壓鉗位保護:DEI1028作為28VDC輸入電源的前端電路,通過控制P溝道功率MOSFET的柵極驅動,在過壓瞬變期間線性箝位輸出電壓,確保輸出電壓不超過35V(最大值)。這有助于保護商用現成的開關電源、線性穩壓器和運算放大器等設備。
欠壓鎖定功能:該器件具備欠壓鎖定(UVLO)功能,當輸入電壓低于用戶設定的閾值時,會自動關斷功率MOSFET,防止設備在低電壓條件下工作。
邏輯輸出與控制:集電極開路邏輯輸出用于通知欠壓狀態,同時提供一個邏輯開/關輸入,允許外部控制電源電路的啟動和關閉。
軟啟動延遲:通過外部電容器,用戶可以設置從施加輸入功率到MOSFET導通的延遲時間,實現軟啟動功能。
特征
適用領域:主要用于航空電子設備或工業電源總線上的電力電子設備,符合DO-160 Z類異常浪涌電壓(DC)水平的要求。
電壓控制:能夠控制功率P-FET將瞬態電壓箳位在34V,有效保護后級電路。

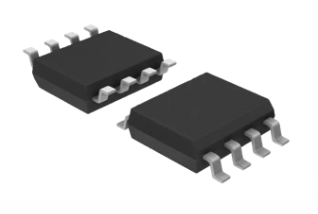

封裝與尺寸:采用8L SOIC NB封裝,占地面積小,便于集成到各種電路設計中。
輸入電壓范圍:具備寬輸入電壓范圍,適應性強。
可編程性:欠壓閉鎖功能可編程,增加了設計的靈活性。
穩定性:在整個工作溫度范圍內保持性能穩定,確保長期可靠運行。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂貨渠道,部分備有現貨庫存。
