Glenair 7引腳濾波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

發布時間:2024-11-01 10:48:10     瀏覽:287

  GlenairCB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F屬于CB系列“PogoPin”連接器,是一種 7針濾波鎖緊螺母插座,用于后面板安裝,專為減小高頻電氣干擾而設計,符合歐洲標準的CB07連接器規范。

Glenair 7引腳濾波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

7 Pin Filter Receptacle
Polarizing
Position
(White)
Polarizing
Position 2
(Yellow)
Polarizing
Position 3
(Green)
Polarizing
Position 4
(Pink)
CB07C1L1FCB07C2L1FCB07C3L1FCB07C4L1F

  產品概述

  材質:外殼為不銹鋼,表面鍍黑鉻。

  插針材質:銅合金,表面鍍金,確保良好的導電性能和耐腐蝕性。

  密封性:硅膠O形密封圈,防水等級為IP68,符合MIL-STD-810標準,支持1米水深浸泡。

  使用壽命:能承受5000次插拔,適合惡劣環境使用。

  產品規格

  電容:在25°C、1 kHz條件下為3000 pF,耐壓1 Vrms。

  耐壓(DWV):最高支持50 V DC。

  最大電流:2.5安培。

  絕緣電阻:至少5000兆歐,保證高絕緣性能。

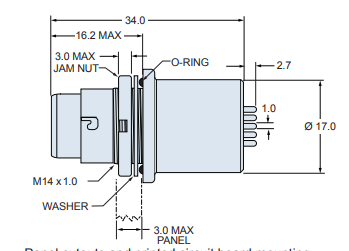

  結構與安裝

  鎖緊螺母:不銹鋼材質,表面鍍黑鉻,用于固定在面板上,最大鎖緊厚度為3.0毫米。

  安裝孔尺寸:M14 x 1.0螺紋安裝,適合常見面板厚度。

  PCB焊接點模式:標注有安裝孔和焊接點的具體尺寸,確保匹配電路板安裝要求。

  面板與電路板安裝

  圖中顯示了該插座的PCB安裝孔的尺寸圖和位置標記,使得用戶可以精確安裝和連接。

  其他特性

  尺寸:外徑為20毫米,插孔直徑為17毫米。

  O形圈位置:面板與插座接觸處有O形圈,確保防水密封效果。

  插孔排列:圖中標明了各插孔的位置和角度,為插頭與插座的正確對接提供指導。

  總體來說,該產品非常適合用于需要高可靠性、抗干擾能力強的電氣連接場合,尤其是在惡劣的環境中。


推薦資訊

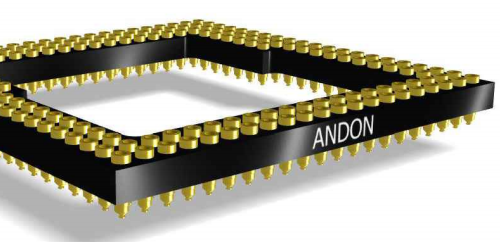

  • ANDON浮動銷插座
