　　這款HXI 8300雷達前端適用于需要超寬帶、全相干、線性化FMCW雷達系統的場合。

　　核心特性：

　　全相干：雷達前端是全相干的。

　　閉環線性化：提供閉環線性化處理。

　　頻率范圍：70-77 GHz的FM掃描帶寬。

　　支持模塊：標準情況下支持同時8個發射(Tx)和接收(Rx)模塊，任意組合，最遠可達10英尺;可選情況下支持64個模塊，最遠可達20英尺。

　　多照明和多視角：支持同時多照明和多視角。

　　技術規格：

　　RF輸出頻率掃描：70 - 77 GHz。

　　RF輸出(天線注入)功率：典型7 dBm(5 mW)，最低可提供至20 dBm(100 mW)。

　　帶外雜散：最大-55 dBc。

　　FM掃描線性度：大于99.99%。

　　FM掃描波形：固定對稱三角波形。

　　FM掃描時間：164微秒，上下坡時間固定。

　　接收噪聲系數：典型9 dB，可提供更低噪聲系數。

　　接收(-1 dB)輸入壓縮點：典型0 dBm。

　　接收輸入損傷水平：大于10 dBm。

　　接收RF/視頻增益：名義17.5 dB，視頻放大器驅動50?負載。

　　接收視頻輸出頻率范圍：1 - 10 MHz，-0.8 dB帶寬，可提供其他帶寬。

　　接收視頻輸出與目標范圍：285 kHz/m。

　　接收I/Q相位平衡：典型±3度，覆蓋工作溫度范圍。

　　接收I/Q幅度平衡：典型±0.2 dB，覆蓋工作溫度范圍。

　　LOM參考輸出：100 MHz @ 0 dBm，來自低噪聲恒溫晶體振蕩器。

　　LOM SYNC輸出(模擬)：0-1V峰值至50?，50%占空比方波，Rs = 50?;與FM掃描上下坡同步;1V ? 上坡。

　　LOM SYNC輸出(數字)：0-5V峰值，TTL兼容，50%占空比，Rs = 50?;與FM掃描上下坡同步;TTL "1" ? 上坡。

　　Tx/LOM和Rx/LOM電纜：7英尺長;0.085英寸直徑半剛性SMA-M連接;隨模塊提供。

　　天線接口：WR-12, UG387/U。

　　工作環境溫度：0至+50°C，可提供更寬范圍。

　　存儲溫度：-20至+75°C。

　　濕度(操作/存儲)：最大95% RH，非凝結。

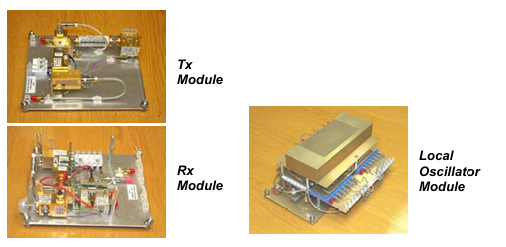

　　尺寸：Rx模塊約6"W x 8"L x 3"H;Tx模塊約6"W x 8"L x 3"H;LOM約12"W x 12"L x 6"H;均提供小型化版本。

　　重量：Rx模塊約2.2磅;Tx模塊約1.5磅;LOM約16磅;均提供更輕版本。

　　直流輸入功率：Rx模塊+12V @ 210 mA +7.5V @ 355 mA +5V @ 90 mA -7V @ 35 mA每個模塊;提供更低功率版本。Tx模塊+7.5V @ 520 mA每個模塊;提供更低功率版本。LOM+15V @ 60 mA +12V @ 1,360 mA +7.5V @ 1,490 mA +5V @ 520 mA -15V @ 111 mA;提供更低功率版本。

HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司，主要為國防、太空和航空市場提供廣泛的產品線，包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等，頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品，歡迎咨詢了解。
