TOREX XC6365/XC6366系列多功能降壓DC/DC控制器

發布時間：2025-01-21 08:48:10     瀏覽：356

　　Torex XC6365/XC6366系列是多功能降壓DC/DC控制器，具有1A輸出電流能力，通過使用外部連接的晶體管、線圈、二極管和電容器實現。輸出電壓可在1.5V至6.0V(Vout)之間以0.1V的增量進行編程(±2.5%精度)。此外，內部1.0V的標準電壓供應和使用外部連接的組件，可以自由設置輸出電壓(FB)。通過300kHz的開關頻率，可以減小外部組件的尺寸。

　　XC6366(PWM/PFM可切換)在輕負載時從PWM切換到PFM，該系列從輕負載到大輸出電流都具有高效率。XC6365/XC6366A、B系列的軟啟動時間內部設置為10ms，XC6365/66C、D系列通過外部連接電阻和電容器來調節軟啟動時間。

　　在待機時間(CE引腳“低”)，電流消耗減少到小于0.5μA。內部UVLO(欠壓鎖定)功能會在電壓低于規定值時強制關閉外部晶體管。

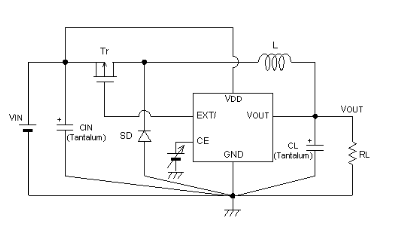

TOREX XC6365/XC6366系列多功能降壓DC/DC控制器

　　應用領域

　　電子書閱讀器/電子詞典

　　智能手機/移動電話

　　筆記本電腦/平板電腦

　　數字音頻設備

　　多功能電源

　　產品特點

　　輸入電壓范圍：2.2V至10V(Vout類型)

　　輸出電壓范圍：1.5V至6.0V(0.1V增量)(±2.5%)

　　振蕩頻率：300kHz(±15%)

　　輸出電流：超過1.0A(Vin=5.0V，Vout=3.0V)

　　高效率：92%(典型值)

　　待機能力：Istb=0.5μA(最大值)

　　選擇：外部軟啟動設置

　　輸出電壓設置：內部(Vout)和外部(FB)

　　PWM/PFM控制(XC6366)

　　最大占空比：100%

　　封裝：SOT-25，USP-6C

　　環保：符合歐盟RoHS標準，無鉛

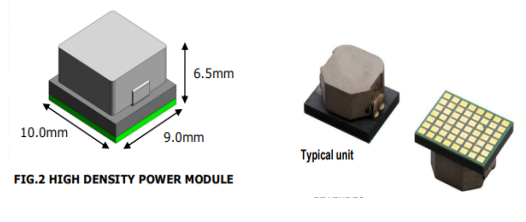

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
